Вентиляционная двухрядная решетка 2530-2M

Двухрядная вент. решетка 2530-2M

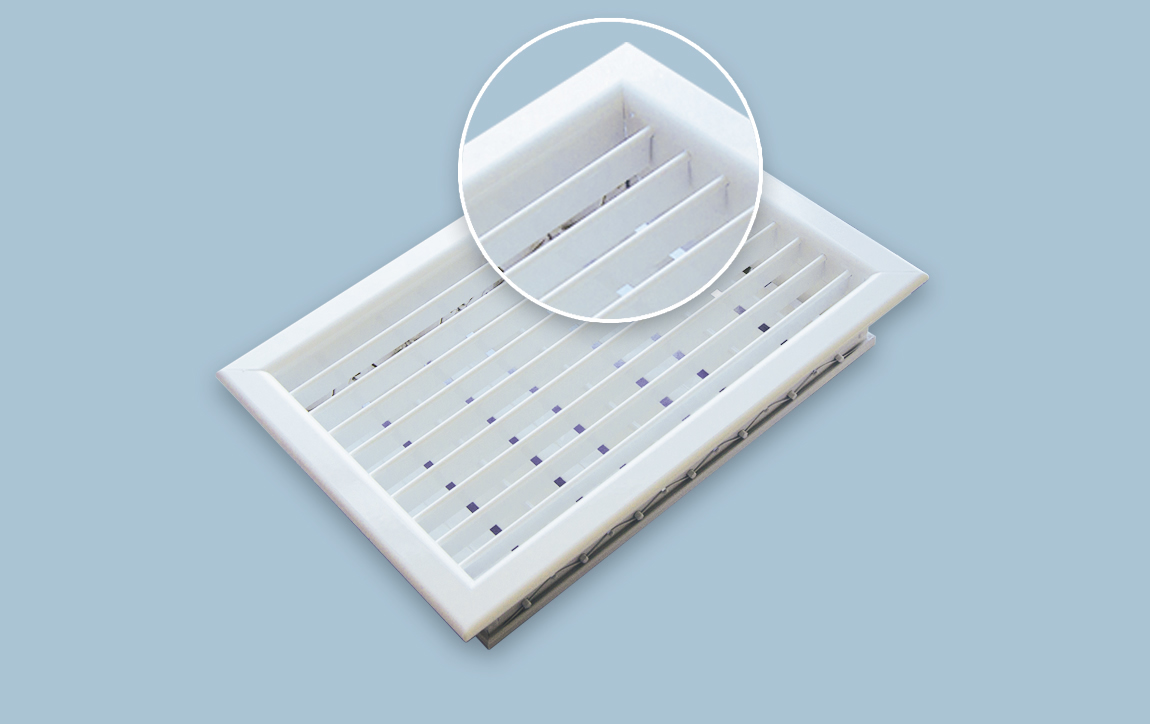

Фото двухрядной вент. решетки 2530-2M
Чертеж двухрядной вент. решетки 2530-2M
Цена:120грн.
Подбор решетки:
мм.
мм.
м3/час
Живое сечение(Fжс):
м2
Скорость:
м/с
Потеря давления:
Па
Уровень шума:
Db
Способ крепления:
Цвет по каталогу RAL:
Анодное покрытие:
шт.
Описание:

Назначение:

- вентиляционные решетки настенные, двухрядные, с механической регулировкой жалюзей второго ряда. С помощью первого ряда подвижных пластин, индивидуально изменяя угол наклона которых, можно изменить угол раздачи приточной струи. Второй ряд пластин, вращающихся в противоположных направлениях, регулируют расход воздуха с помошью зубчатого механизма, приводящегося в движение рукояткой. Применяются в приточно-вытяжных системах вентиляции и кондиционирования воздуха.

Материал:

- изготавливаются из высококачественных алюминиевых профилей с анодно-оксидным покрытием или окрашиваются порошковыми красками по каталогу RAL, что позволяет использовать в неблагоприятных условиях.

Способ монтажа:

- монтажные пружины;
- с помощью самореза 3,5х35 (монтажные отверстия потай на лицевом фланце).

Комплектация:

- возможна поставка с адаптером, изготовленный из оцинкованной стали

Расчет площади живого сечения и расхода воздуха произведен при положении подвижных пластин 0°. Поправочный коэффициент при положениях подвижных пластин:
22,5° - 0,95
45° - 0,65

Живое сечение решеток
1001502002503003504004505006007008009001000
0,00630,00980,01340,01660,02010,02360,02720,03040,03390,04100,04770,05480,06150,0686100
0,00970,01510,02060,02540,03090,03630,04180,04660,05210,06300,07330,08420,09450,1054150
0,01310,02040,02770,03430,04170,04900,05630,06290,07030,08490,09890,11350,12750,1421200
0,01640,02570,03490,04320,05240,06170,07090,07920,08840,10690,12440,14290,16040,1789250
0,01980,03100,04210,05210,06320,07440,08550,09550,10660,12890,15000,17230,19340,2157300
0,02320,03620,04930,06100,07400,08700,10010,11180,12480,15090,17560,20170,22640,2525350
0,02660,04150,05650,06980,08480,09970,11470,12800,14300,17290,20120,23110,25940,2893400
0,03000,04680,06360,07870,09560,11240,12920,14430,16120,19480,22680,26040,29240,3260450
0,03330,05210,07080,08760,10630,12510,14380,16060,17930,21680,25230,28980,32530,3628500
0,04010,06260,08520,10540,12790,15040,17300,19320,21570,26080,30350,34860,39130,4364600
0,04690,07320,09950,12310,14950,17580,20210,22570,25210,30470,35470,40730,45730,5099700
0,05360,08380,11390,14090,17100,20120,23130,25830,28840,34870,40580,46610,52320,5835800
0,06040,09430,12830,15860,19260,22650,26050,29080,32480,39270,45700,52490,58920,6571900
0,06710,10490,14260,17640,21410,25190,28960,32340,36110,43660,50810,58360,65510,73061000
