Однорядная переточная вентиляционная решетка 2530-1П

Однорядная вент. решетка 2530-1П

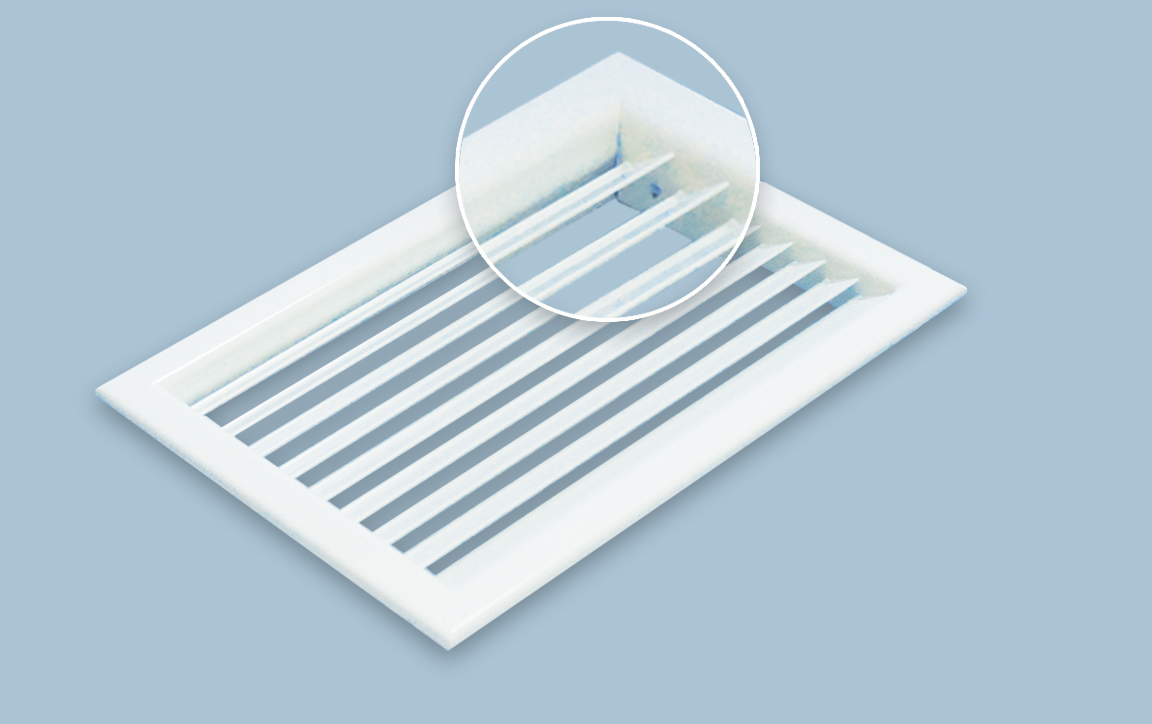

Фото однорядной вент. решетки 2530-1П
Чертеж однорядной вент. решетки 2530-1
Цена:75грн.
Подбор решетки:
мм.
мм.
м3/час
Живое сечение(Fжс):
м2
Скорость:
м/с
Потеря давления:
Па
Уровень шума:
Db
Способ крепления:
Цвет по каталогу RAL:
Анодное покрытие:
шт.
Описание:

Назначение:

- вентиляционные решетки настенные однорядные нерегулируемые с одним рядом неподвижных пластин закрепленных под углом 45° (шаг пластин 20мм) применяются в приточно-вытяжных системах вентиляции. воздуха.

Материал:

- изготавливаются из высококачественных алюминиевых профилей с анодно-оксидным покрытием или окрашиваются порошковыми красками по каталогу RAL, что позволяет использовать в неблагоприятных условиях.

Способ монтажа:

- монтажные пружины;
- с помощью самореза 3,5х35 (монтажные отверстия потай на лицевом фланце).

Комплектация:

- возможна поставка с адаптером, изготовленный из оцинкованной стали
- возможна комплектация фильтром.

Расчет площади живого сечения и расхода воздуха произведен при положении подвижных пластин 0°. Поправочный коэффициент при положениях подвижных пластин:
22,5° - 0,95
45° - 0,65

Живое сечение решеток
1001502002503003504004505006007008009001000
0,00290,00450,00610,00770,00930,01090,01250,01410,01570,01890,02210,02530,02850,0317100
 0,00730,00990,01250,01510,01770,02030,02290,02550,03070,03590,04110,04630,0515150
  0,01560,01970,02380,02790,03200,03610,04020,04840,05660,06480,07300,0812200
   0,02450,02960,03470,03980,04490,05000,06020,07040,08060,09080,1010250
    0,03830,04490,05150,05810,06470,07790,09110,10430,11750,1307300
     0,05170,05930,06690,07450,08970,10490,12010,13530,1505350
      0,07100,08010,08920,10740,12560,14380,16200,1802400
       0,08890,09900,11920,13940,15960,17980,2000450
        0,11370,13690,16010,18330,20650,2297500
         0,16640,19460,22280,25100,2792600
          0,22910,26230,29550,3287700
           0,30180,34000,3782800
            0,38450,4277900
             0,47721000
